مشاوره و اجرای طرحهای اتوماسیون صنعتی و مانیتورینگ به خصوص سیستم های SCADA در خطوط تولید و کارخانهجات اهمیت به سزایی در بهینه سازی فرایند تولید و تسریع آن دارد. امروزه جایگزینی روشهای سنتی به دلیل سرعت پایین و خطای بالای اپراتورهای انسانی با روشهای نوین خودکار که ضمن هزینه کمتر در بلندمدت، سرعت و توان تولیدی بالاتر با دقت قابل توجه دارند در صدر لیست الویتهای مدیرهای اجرایی کارخانهجات قرار گرفته است. همچنین در بسیاری از خطوط تولید از صنایع دارویی گرفته تا فلزات، مانیتورینگ و اسکادا اهمیت بسیار زیادی را به جهت نظارت و کنترل بر فرایندها و روندها دارند که پیادهسازی استاندارد های لازم در حوزه خود در تولید را ساده تر و دقیق تر میکند.
شرکت رادان الکترونیک فردوسی، واقع در مشهد، آمادگی کامل دارد تا جهت ارائه مشاوره و پیادهسازی و ساخت سیتسم های اتوماسیون و مانیتورینگ، با توان فراهم کردن بهترین سختافزار ها و سنسور های موجود از بازار داخل یا بازار بین المللی خدمت رسان صاحبان صنعت باشد.
دستگاه سوباپک، نخستین دستگاه ایرانی تولید سرم دمیدن، پرکردن و ( BFS بطری با استفاده از تکنولوژی پلمپ کردن) میباشد. این دستگاه با الگو برداری از نمونه خارجی آن و اضافه نمودن بهبودهای نرمافزاری و سختافزاری و همچنین بهینهسازی الگوریتمهای کنترل ضخامت پاریزون، همراه با افزایش ظرفیت تولید دستگاه ساخته شده است. در این دستگاه سیستمهای هیدرولیک، پنوماتیک و سروو موتور الکتریکی به کار گرفته شده است. جهت کنترل دقیق موقعیت قالب از سروو ولوهای هیدرولیک استفاده شده است. این دستگاه با قالب ششتایی و هشتتایی مورد استفاده قرار گیرد و ظرفیت تولید 577 عدد بطری سرم در ساعت را دارا میباشد.

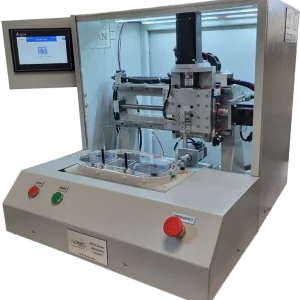

این دستگاه به منظور خودکار سازی مونتاژ عقربه کلاستر طراحی شده است و قابلیت مونتاژ کلاستر خودروهای دنا و تارا را داراست. این دستگاه دارای سیستم کنترل موقعیت میباشد و فشار پرس در هر لحظه اندازهگیری میگردد. زمان مورد نیاز برای پرس یک کلاستر توسط این دستگاه حدودا 6 ثانیه میباشد. دستگاه مونتاژ عقربه کلاستر دارای سه مد اتوماتیک، دستی و کالیبراسیون میباشد که کنترل آن در اختیار اوپراتور قرار دارد. مهم ترین ویژگی این دستگاه قابلیت تنظیم گام میباشد که حرکت هر محور با دقت 10um قرار گرفتن عقربه در ارتفاع مناسب از سطح کلاستر را تضمین میکند.

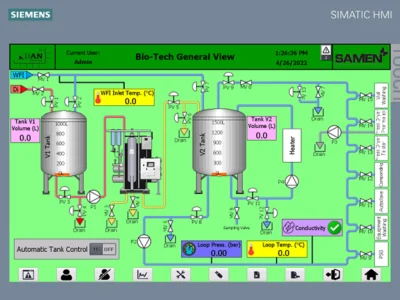

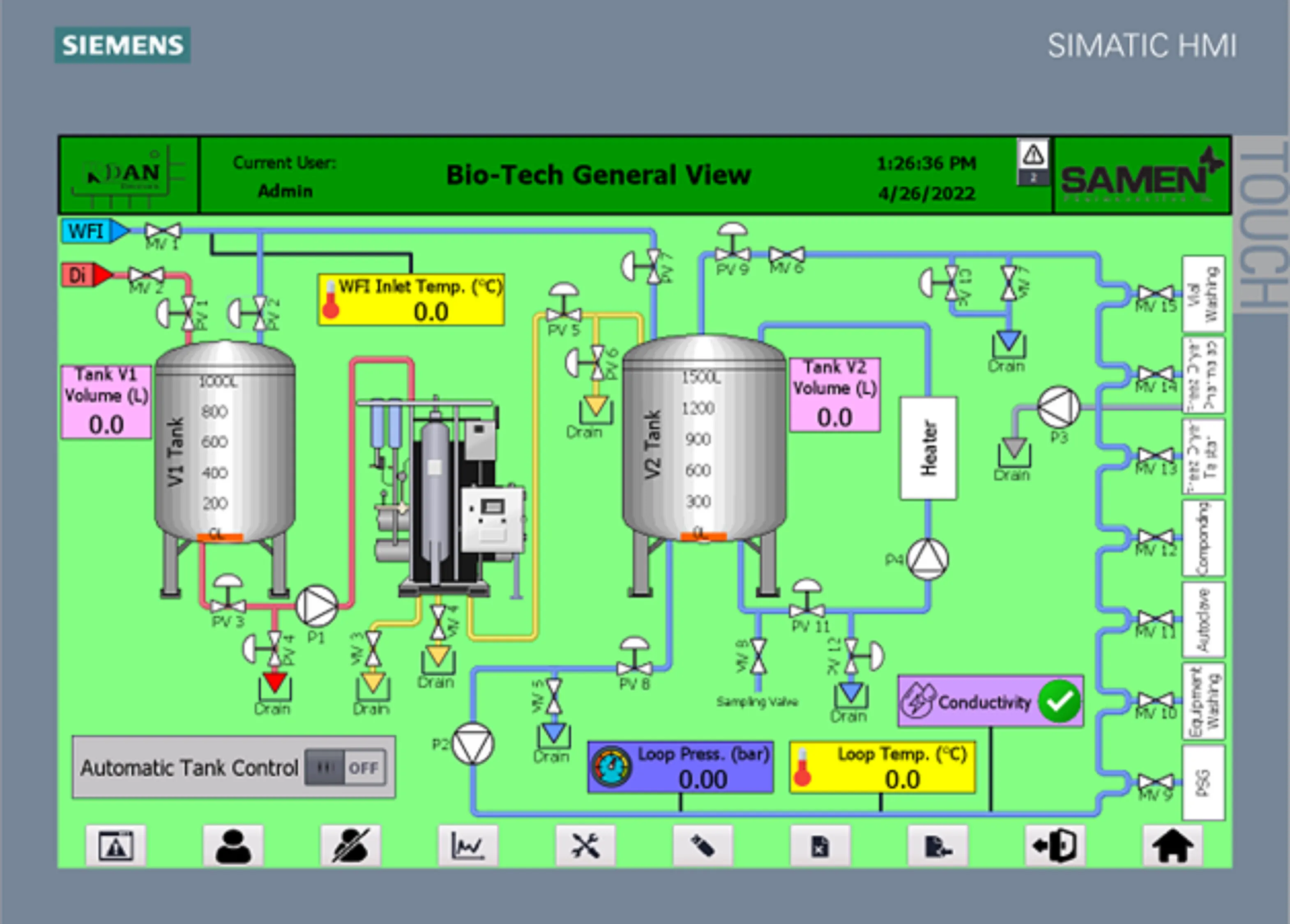

این پروژه با هدف اتوماسیون فرایندهای آبسازی و اندازه گیری پارامترهای تولید بخش بیوتکنولوژی شرکت داروسازی ثامن تعریف و شده است. در این پروژه با ساخت تابلو برقی کنترلی شامل PLC و HMI و شیرهای پنوماتیک و پمپها کنترل میشود. سنسورهای موجود در مسیر خط بازخوردهای مناسب را برای سیستم کنترلی ارسال کرده و این اطلاعات بر روی HMI نمایش داده میشود. همچنین برای بررسیهای آینده اطلاعات ذخیره می شود.

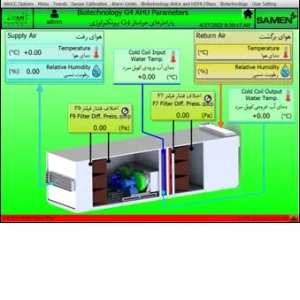

هدف از انجام این پروژه به روزآوری و یکپارچه سازی سیستم اسکادای واحد نیروگاه شرکت داروسازی ثامن بوده است. سیستم اسکادای قدیمی با توجه به تغییرات زیاد ساختار فیزیکی سیستم، امکانات کم و قدیمی بودن ورژن برنامه و محیط گرافیکی نرم افزار قابل استفاده نبوده است. این سیستم مانیتورینگ با جمع آوری اطلاعات 4 تابلو PLC و 2 عدد مودم (باید لینک بخوره به خود محصول)rml3 ساخت شرکت رادان الکترونیک، کلیه پارامترهای هواسازها، چیلرها، کمپرسورها و… را از سرتاسر کارخانه روی سرور ذخیره کرده و نمایش میدهد. این پارامترها شامل فشار، دما، رطوبت نسبی و وضعیت سطح ولتاژ دستگاهها میباشد. افراد مختلف با سطح دسترسیها متفاوت با اتصال به این سیستم از طریق WebViewer امکان مشاهده همه و یا تعدادی از پارامترها را خواهند داشت و میتوانند تعدادی از تنظیمات سیستم را تغییر دهند. همچنین با تعریف محدوده مجاز برای هر پارامتر، سیستم مانیتورینگ خطاهای سمعی و بصری مناسب را در صورت تجاوز از محدوده مجاز، به اپراتورها اعلام میکند تا در اسرع وقت مشکل پیش آمده برطرف شود. اتصال شبکه PLC ها به اسکادای مرکزی از طریق پروتکل Profinet برقرار شده و یک HMI برای ایجاد قابلیت مانیتورینگ بدون نیاز به استفاده از کامپیوتر در محل نصب شده است. وجود دو دسته سنسور متصل تحت شبکه Modbus سبب شد برای صرفه جویی در هزینه و به جای استفاده از دو ایستگاه PLC مجزا، شرکت رادان الکترونیک فردوسی مودم واسط برای دو شبکه Modbus و Profinetرا به عنوان یک DCS(سیستم کنترل توزیع شده) طراحی کرده و در این پروژه از آن استفاده نماید.

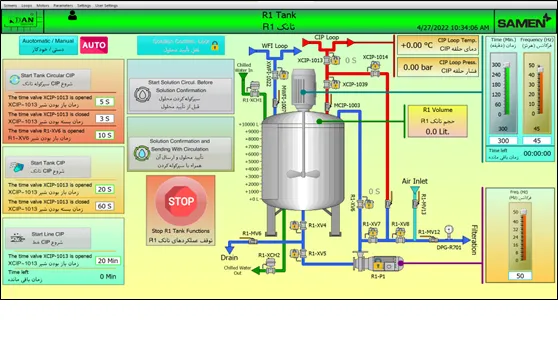

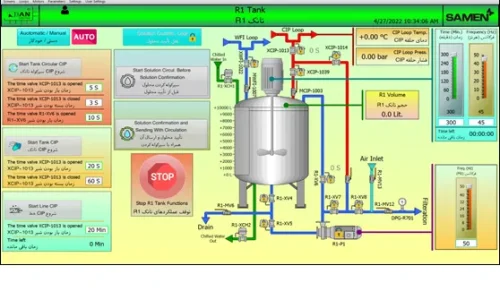

این سیستم SCADA شامل پایش و کنترل کامل فرایند ساخت محلول در شرکت داروسازی ثامن می باشد .
سیستم مذکور با ارسال فرامین مناسب به 128 شیر برقی و 26 درایو الکتریکی ، بهره برداری از تانک ها ، مبدل های حرارتی ، پمپ ها ، میکسرها و.. را به صورت اتوماتیک کنترل می نماید همچنین اطلاعات مربوط به حجم تانک ها و دماها و فشار خطوط و هدایت الکتریکی آب و فلومتر کولیوریس را جمع آوری و پایش مینماید . به ماژول های شیر برقی festo تحت شبکه profinet ودرایور های الکتریکی vacon تحت شبکه profibus فرمان کنترلی ارسال می شود. همچنین فعالیت ها و فرامین ارسال شده توسط اپراتورها و نیز کلیه پارامترهای اندازه گیری شده جهت بررسی های آینده و کاهش خطاهای انسانی در بهره برداری از سیستم ذخیره میشود .
دستگاه تست عایقی، عملکرد کابلها و واشرهای دستهسیم خودرو را در برابر نفوذ آب آزمایش و کنترل کیفی مینماید. این دستگاه شامل یک مخزن هوا، یک مخزن آب، سنسور سطحسنج، سنسور فشار و شیرهای برقی پنوماتیک در مخزن هوا از یک سو و فشار آب در مخزن دیگر. با مانیتور لحظهای مقادیر سنسورها عایق بودن واشر دستهسیم را در برابر نفوذ آب بررسی میکند و نتیجه تست را بر روی HMI نشان میدهد. در HMI طراحی شده امکان تغییر مقادیر مجاز پارامترها و نیز زمانبندیهای سیستم توسط بهره بردار وجود دارد. با توجه به حساسیت تغییر پارامتر ها، HMI طراحی شده برای این دستگاه دارای سطح دسترسی های متفاوت می باشد

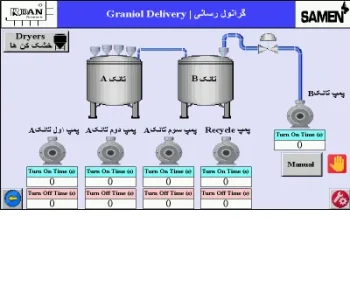

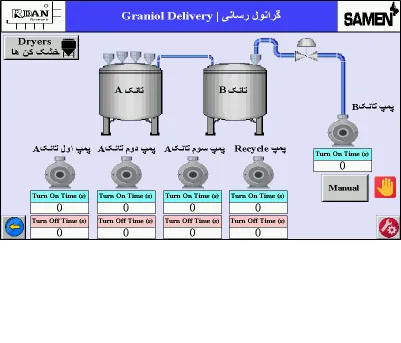

این سیستم کنترلی، شامل دو بخش فرآوری اولیه و گرانول و توزیع گرانول بین دستگاههای SYFPAC میباشد. هر دستگاه SYFPAC برای تولید سرم نیازمند دسترسی به ماده اولیه گرانول PP میباشد و اگر این ماده به مقدار کافی و به موقع تغذیه نشود، خط تولید محصول از کار خواهد افتاد. در بخش اول با تنظیم زمان روشن و خاموش بودن برای هر کدام از پمپها، تانکهای خشک کن تغذیه میشوند و در بخش دوم هر دستگاه SYFPAC با توجه به اولویت زمانی درخواست ارسال شده توسط آن، در صف تغذیه گرانول قرار داده میشود. این سیستم مانیتورینگ با پایش زمان کارکرد کلیه پمپها، بهرهبردار را از فرا رسیدن زمان تعمیر و نگهداری آنها مطلع میکند. تغییر زمانبندیهای سیستم و تنظیمات دیگر برای هر پمپ توسط بهرهبردار در HMI قابل انجام میباشد.
این برد با دریافت اطلاعات و تنظیمات دستگاه پرس سرسیم از طریق کامپیوتر، کلیه فرایند های دستگاه را کنترل میکند. موتور استفاده شده در این دستگاه از نوع مغناطیس دائم (PM) بوده که از روش کنترلی (FOC) بهره میبرد. همچنین کنترل کیفیت با آنالیز دادههای آماری بر روی فشار وارده بر سیم صورت میگیرد تا کنترل کیفیت فرایند تولید همزمان بررسی می شود.
این دستگاه برای جوش پلاستیک در صنایع بسته بندی از جمله سرم های کیسه ای در صنایع داروسازی مورد استفاده قرار میگیرد. دستگاه قابلیت اتصال به PLC یا کامپیوتر و دریافت پارامتر های جوش (زمان جوش، توان، انرژی و…) به صورت آنالوگ یا دیجیتال از طریق پورت RS485 و RS232 را دارا می باشد. همچنین کلیه تنظیمات و وضعیت عملکرد دستگاه از طریق HMI نمایش داده می شود. این دستگاه می تواند در مد انرژی یا مد زمان کار کند و کنترل توان با تغییر دامنه شکل موج خروجی انجام می پذیرد. خطاها اضافه جریان و اضافه بار توسط برد شناسایی میشود. از دیگر ویژگی های مهم دستگاه قابلیت شناسایی خودکار فرکانس تشدید ترنسدیوسر می باشد. همچنین دستگاه با استفاده از سنسور فشار تعبیه شده در آن، امکان تعیین خودکار زمان جوش را دارا می باشد.
دستگاه تستر دسته سیم با قابلیت اندازهگیری پارامترهایی نظیر مقاومت، خازن، دیود، سلف، اتصالات و همچنین اتصالات اضافه این امکان را برای اپراتورهای کارخانهها و صنایع تولیدی فراهم میکند تا در زمان بسیار کوتاه با صحت چشمگیری دسته سیم را کنترل کیفیت کنند. این دستگاه قابلیت این را دارد تا از 4کارت ورودی/خروجی پشتیبانی و تا 0707پین را تست نماید. ساختار این کارتها به منظور تسهیل در دسترسی به صورت Rack-Mountقرار گرفتهاند. صفحه نمایش 6 اینچی این دستگاه به صورت لمسی و گرافیکی است و با قابلیت اتصال به کامپیوتر یا اتصال موس و صفحه کلید به پنل، محیط کاربری ساده و کاربرپسندی فراهم کرده است. قابلیت Self-Diagnoseاین دستگاه کمک میکند که فرایند تعمیر تسریع گردد
این برد با اتصال به تیغه جوش کنترل دما در فرایند جوش پلاستیک را انجام میدهد.
این برد توانایی کنترل ولتاژ یا حداکثر توان بار های تک فاز به کمک فیدبک گرفتن از خروجی و محاسبه توان بار را دارد که این وظیفه را به وسیله کنترل زاویه آتش شکل موج ولتاژ ورودی محقق می کند.حداکثر توان خروجی 3.5KVA می باشد.
برد مجهز به انواع محافظت های دربرابراتصال کوتاه ، اضافه ولتاژ ، اضافه جریان و … بوده و ایزولاسیون کامل بین بخش های کنترلی و قدرت رعایت شده است.
در صنایع مختلفی از جمله صنایع روشنایی به منظور کنترل روشنایی محیط ، در صنایع بسته بندی به منظور کنترل دمای تجهیزات جوش مواد و همچنین به منظور کنترل توان موتور های تکفاز کاربرد دارد.
این محصول شامل درایور دو عدد موتور سنکرون آهنربای دائم میباشد که در دستگاه ریسندگی وظیفه کنترل پیچش نخ را به عهده دارند.
موتورها تحت ولتاژ 60 ولت و با روش FOC کنترل میشوند.
قابلیت اتصال انکودر برای شمارش تعداد دور و اندازهگیری سرعت و اتصال سنسور پیزوالکتریک برای تشخیص وجود یا عدم وجود نخ داخل قرقره نیز وجود دارد.
